Parabolspiegel-Kalkulator

Mit Hilfe dieser Seite lassen sich Schablonen berechnen, die zum Bau eines einfachen parabelförmigen Spiegels zu verwenden sind. Im Gegensatz zu einem normalen Spiegel kann er das Licht an einer definierten Stelle bündeln. Solche Spiegel dienen als Solarofen, Feuerquelle, oder aber auch umgekehrt als Reflektor für eine Lichtquelle.

Werteingaben

Geben Sie abhängig von den verfügbaren Materialien und der gewünschten Spiegelform die Werte ein. Die Angaben zur Maßeinheit und das Papierformat werden verwendet, um ausdruckbare Ausschneideformen bzw. Schablonen zu generieren. Der Spiegeldurchmesser gibt an, wie breit der fertige Spiegel sein soll, und die Tiefe definiert entsprechend die Tiefe des Spiegels. Diese beiden Werte beeinflussen die Form und Beugung des Spiegel sowie die Position des Brennpunkts.
Die Anzahl der Segmente verändert nicht direkt die Form des Spiegels aber die Schablonen. Je höher die Anzahl der Segmente, desto mehr Kerben hat die Gesamtschnittform bzw. desto mehr Einzelteile müssen ausgeschnitten und zusammengesetzt werden. Je nach Bauweise können mehr Segmente zu einem besseren Ergebnis führen.

Eingabeformular







Alle Ergebnisse

Nachfolgend werden die Daten und Grafiken zum Spiegel dargestellt, die sich aus den oben eingegebenen Daten ergeben. Sie können weiterhin oben die Eingabedaten anpassen, die Grafiken werden dann aktualisiert.

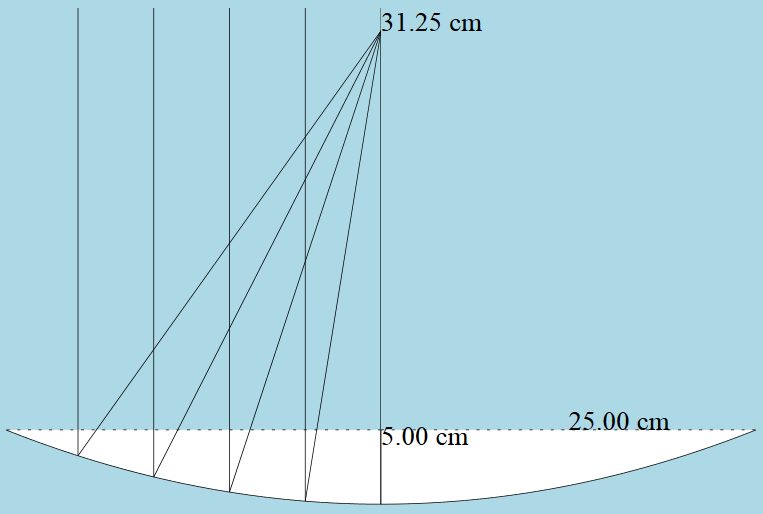

Querschnitt des Parabolspiegels und Fokuspunkt

erkennen Sie wie etwa der Spiegel im Querschnitt aussehen wird. Die linke Seite zeigt symbolisch die Lichtstrahlen, wie sie vom Spiegel reflektiert werden und wo sich der Brennpunkt befindet.

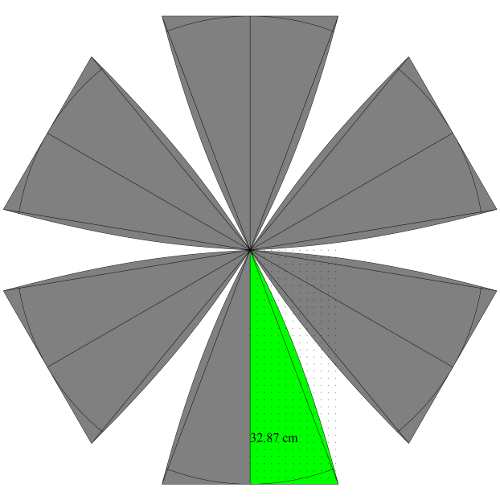

Gesamte Schnittform für den Spiegel

Dies ist die gesamte Form, die erstellt bzw. ausgeschnitten und zusammengeklebt werden muss, um den berechneten Spiegel zu erhalten.

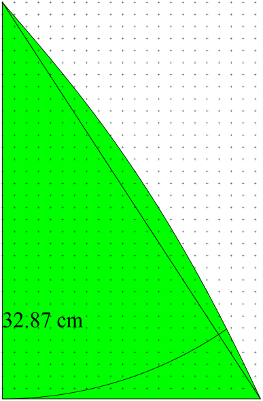

Ein (halbes) Segment

ist die Form bzw. die Schablone eines (halben) Segments, aus dem obige Gesamtform erstellt bzw. ausgeschnitten werden kann. Die gestrichelten Linien helfen nur zur Orientierung beim Zusammensetzen der unten aufgeführten Druckvorlagen. Schneiden Sie die entlang der krummen Linien um ein exaktes Ergebnis zu erhalten, die geraden Kanten führen zu einem vereinfachten Ergebnis.

Ausdruckbare Seiten zum Zusammensetzen

Die nachfolgenden Grafiken sind für den Ausdruck optimiert. Klicken Sie jeweils auf die nachfolgenden Links um eine neue Seite zu öffnen, die für den Ausdruck geeignet ist. Wichtig ist dabei, dass die Seite beim Ausdruck weder vergrößert oder verkleinert wird, sondern die Skalierung 100% beträgt.

Segmentausschnitte zum Drucken

Die nachfolgenden Grafiken sind die Seiten für ein Segment, so dass aus mehreren gedruckten Seiten ein Segment zusammengesetzt werden kann, aus dem schließlich die gesamte Schnittform erstellt werden kann. Je nach Form können das nur eine Seite oder viele Seiten sein. Sollten leere Blätter entstehen brauchen diese nicht gedruckt werden.

Zentrum der vollständigen Schnittform

Grafik ist das Zentrum der gesamten Schnittform. Es kann verwendet werden um die Segment korrekt zu platzieren.
